产品简介：

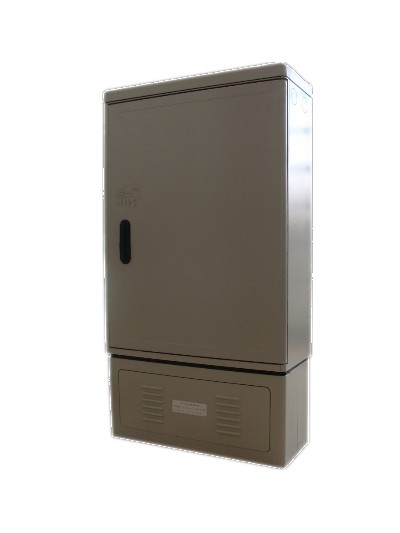

光缆交接箱是室外光缆接入网中主干光缆与配线光缆节点处实现室外光纤配线的设备，可以实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。
严格遵循以下各种行业标准：
YD/T778-2006《光纤配线架》
YD/1272.3-2005《SC/PC型单模光纤活动连接器技术条件》
YD/1272.4-2007《FC/PC型单模光纤活动连接器技术条件》
YD/T988-2007《通信光缆交接箱》
YD/T925-1997《光缆终端盒》

产品特性：

光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续和配线有直接连接和交叉连接的功能。采用熔配一体化抽屉式模块，使交接箱容量大，
密度高。箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境。塑料件燃烧性能符合GB51697-85的规定。　　　　
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。光缆进入机箱，曲率半径大于光缆直径的15倍。箱体具有良好的密封性能，防护等级达到GB/T4208 IP65级。具有很好的安装性能及防破坏功能。箱体具有安全可靠的光缆固定与接地保护装置。光缆交接箱体箱材料为SMC,容量0～576芯。所用钢板均采用镀锌板； 所用紧固件采用不锈钢或镀镍处理；所有结构件均采用静电环氧粉末喷涂。

技术特性:高压防护接地与机箱绝缘电阻：≥20000MΩ/500V(DC)
高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧。
插入损耗：1.31,1.55um LD光源。单模≤0.18dB 多模≤0.30dB
回波损耗：1.31,1.55um LD光源。单模PC≥45dB UPC≥50dB APC≥60dB
箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
机箱的密封防护等级：达到GB4208标准中IP65级

工作环境:
环境温度：-40℃～60℃；
相对湿度：≤95%（40℃）；
大气压力：70～106Kpa；

安装（可分成水泥基座安装和配套底座安装）：

预制水泥基座：

1、水泥基座外型尺寸
144芯：530mm(长)×290mm(宽)×200mm(高)，地基中心留310mm×170mm×200mm的进线孔。
288芯：730mm(长)×350mm(宽)×200mm(高)，地基中心留510mm×230mm×200mm的进线孔。
576芯：730mm(长)×550mm(宽)×200mm(高)，地基中心留510mm×430mm×200mm的进线孔。
 2、预埋地脚螺钉，保证地脚螺钉的中心距按安装尺寸。
 3、将箱体放在水泥基本上，其固定孔定预埋地脚螺钉结齐放置，然后将地脚螺钉锁紧，安装时就使箱体与水泥基座要保持垂直水平。
 4、在已有是你基座的情况下，用4个M12×100膨胀螺钉固定即可。

配套底座安装：

当配套底座安装时，按下图示尺寸用4个M12×100膨胀螺钉固定即可

调试：

安装好的光缆交接箱要对其进行调试，交接箱活动部分转动灵活，插拨可靠和维护方便，装配应具有一致性，坚固无松动，且接地点可靠。
 1、本设备全天候防护，外壳采用SMC材料，具有耐腐、隔热、防水气凝结等特点，并能有效防止雨、雪、虫及腐蚀性气体等任何恶劣环境影响。
 2、结构设计合理，箱体采用单面单开门(288芯)、双面双开门(576芯)，箱体内布线空间大，方便操作和维护。
 3、充分考虑光缆的固定、接地、熔接和冗余光缆的盘绕，使光缆的连接、调度非常方便。
 4、内部光路标清楚，熔接、盘绕位置明确。
 5、交接箱结构紧凑，安装简便，密封性能极好。
 6、熔纤部分采用一体化熔纤盘使光缆余纤、尾纤绕一体化，方便熔纤操作，且可安装FC、SC适配器。适配器与箱体正面呈300角，即可保证光纤弯曲半径，又可节省空间，并且避免操作时光束直射人眼。
 7、适用于带状和非带状光缆。

注意事项

1、GXF5-KL01型系列光缆交接箱用于室外光缆的连接、分配和调度。箱体应安装在坚固牢靠的固定基座上，以便于安装和调度
 2、光缆余长在箱体内应保持自然弯曲，其曲率半径应大于40毫米。
 3、光缆固定后，将加强芯固定在加强芯柱上，并将其可靠接地。
 4、在操作小直径光纤时应小心，以免刺破皮肤，特别是眼睛部位。
 5、在光纤传输光能量时，建议不要直接观看光纤和光纤连接器端面，除非安全能量输出等级已得到保证。

使用和维护

光缆从箱体底部进线孔进入光缆交接箱，光缆进入
箱体后在距箱体底部50mm处开剥，开剥长度600mm，

其它

包装、存储、运输
      本设备的包装、存储、运输严格遵守国标GB3837-83要求。
包装：
      具有防潮、防振措施、所有附件另装盒或袋中再装入箱，整机用塑袋密封。
存储：
      箱子上方不宜放过重物品，库房内空气中酸性、碱性或其它应符合环保规定的要求，室内温度为-5℃-45℃之间，相对湿度不在于85%的范围内存储。
运输：
     本机箱可适应各种工具的运输，经包装的产品在运输过程中，要求环境温度在-40℃至55℃，相对湿度不大于90%，装卸及搬运时应按包装上刷有的运输作业标志进行，不准将产品倒放、侧放。
